2021-11-15瀏覽量：1589
橡膠瀝青應(yīng)力吸收層應(yīng)用手冊
四川新中能再生資源科技有限公司
2016年3月
目 錄
3. 橡膠瀝青應(yīng)力吸收層應(yīng)用領(lǐng)域 4
4. 橡膠瀝青應(yīng)力吸收層的設(shè)計與施工 4
橡膠瀝青應(yīng)力吸收層簡稱SAMI，是采用橡膠瀝青作為膠結(jié)料的一種應(yīng)力吸收層結(jié)構(gòu)。
橡膠瀝青應(yīng)力吸收層是在路面上灑布2-2.4kg/m2的橡膠瀝青，同時在橡膠瀝青上撒布一定量（一般建議為10～18kg/m2）的粒徑9～13mm的預(yù)拌瀝青碎石，形成1cm左右厚度的橡膠瀝青應(yīng)力吸收層，能有效地防止水分的侵入，同時與下面層和鋪裝層粘結(jié)緊密。
（1）防水作用
橡膠瀝青應(yīng)力吸收層能形成1cm左右厚度的瀝青膜，能有效防止水分浸入基層和路基，起到保護路基和基層的作用。
（2）粘結(jié)作用
橡膠瀝青應(yīng)力吸收層具有優(yōu)良的粘結(jié)作用，與下面層和上鋪裝層的粘結(jié)力均在1.0MPa以上（稀漿封層的粘結(jié)力為0.2～0.4Mpa，普通粘層油的粘結(jié)力為0.1Mpa左右），能有效將路面鋪裝層與基層粘結(jié)成一個整體，有利于結(jié)構(gòu)整理受力，提高路面的使用壽命。
（3）抗老化和耐久性
SAMI采用橡膠瀝青作為膠結(jié)料，橡膠瀝青具有優(yōu)良的抗老化和耐久性能，故SAMI也具有優(yōu)良的抗老化和耐久性能。
（4）減少路面反射裂縫
橡膠瀝青膠結(jié)料能有效封閉原路面表面的微裂縫和空隙，同時，對于半剛性基層產(chǎn)生的收縮和干縮裂縫以及水泥混凝土路面的切縫等均具有良好的封閉作用，從而有效地減少了反射到道路鋪裝層表面的裂縫。
（5）應(yīng)力吸收層作用
SAMI采用橡膠瀝青做膠結(jié)料，表面撒布單級配的碎石，整個結(jié)構(gòu)是一種柔性體系，對半剛性基層以及水泥混凝土路面的集中應(yīng)力有顯著的緩沖和吸收作用，能有效緩解應(yīng)力向鋪裝層的反射；同時，由于SAMI的應(yīng)力吸收和緩沖作用，能將鋪裝層承受的荷載均化，減少和緩沖鋪裝層底拉應(yīng)力，這也是采用SAMI結(jié)構(gòu)能減少表面鋪裝層厚度的主要原因，同時也能延長表面鋪裝層的使用壽命。
（6）減薄鋪裝層厚度
采用SAMI結(jié)構(gòu)，可以采用較薄的鋪裝層厚度即可達到普通鋪裝層厚度相同或更優(yōu)的效果。國外的研究和實踐表明，采用SAMI結(jié)構(gòu)，可以將原鋪裝瀝青混凝土厚度減少一半，這將大大減少路面建設(shè)的初期投入，同時減少了路面的高度以及鋪裝層重量，這對于橋面鋪裝更為重要。
（7）施工速度快
SAMI采用一臺橡膠瀝青灑步車與一臺碎石撒布車或者一臺同步碎石撒布車即可，施工完畢后即可施工表面鋪裝層，不需要如稀漿封層的養(yǎng)護和固化過程，故能縮短工期。
（8）質(zhì)量容易控制
SAMI施工時，只需嚴格控制膠結(jié)料和碎石的撒布量以及保證撒布均勻即可保證SAMI的施工質(zhì)量，這些控制均為機械控制，故能有效地保證施工質(zhì)量。
（9）施工受天氣影響小
SAMI除下雨天不能施工以及大風(fēng)天氣需限制施工外，其他時間施工均是適宜的。
（1）特別適用于“白改黑”工程，因為設(shè)置橡膠瀝青應(yīng)力吸收層，能夠明顯地減少反射到道路鋪裝層表面的裂縫，延長了道路使用壽命。
（2）特別適用于橋面和隧道鋪裝。由于SAMI性能優(yōu)異，能夠減少鋪裝層的厚度，所以，在對荷載要求嚴格的橋面鋪裝以及受標高限制的隧道鋪裝中，得到廣泛的應(yīng)用。
（3）在瀝青混凝土面層下面設(shè)置一層橡膠瀝青應(yīng)力吸收層，能夠起到很好的防水粘結(jié)作用。

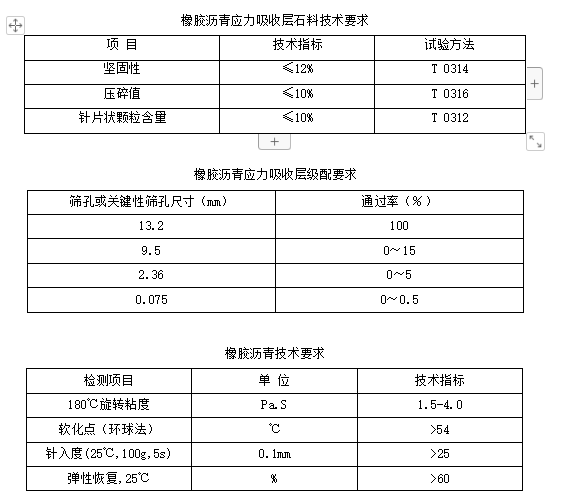

為加強現(xiàn)場質(zhì)量控制，橡膠應(yīng)力吸收層采用同步碎石封層車進行一體化施工。
橡膠瀝青灑布量為2～2.4kg/m2，灑布宜均勻，噴灑最大偏差量不應(yīng)超過規(guī)定的±0.20kg／m2。碎石撒鋪量為10～18kg/m2，具體根據(jù)試鋪情況確定，以滿鋪、不散失為度，對于局部碎石撒鋪量不足的地方，應(yīng)人工補足。碎石最好采用油石比0.30～0.40％的普通瀝青預(yù)裹，并沒有粉塵。
橡膠應(yīng)力吸收層采用同步碎石封層車進行一體化施工。
（1）設(shè)備特點
同步碎石封層車可將瀝青結(jié)合料的噴灑和骨料的撒布同時進行，使瀝青結(jié)合料與骨料之間有最充分的接觸，以達到它們之間最大限度的粘結(jié)度。
與普通的碎石封層相比，同步碎石封層縮短了噴灑粘結(jié)劑與撒布骨料之間的時間間隔，使骨料顆粒能更好的植入粘結(jié)劑中，以獲得更多的裹覆面積。其更容易保證粘結(jié)劑和石屑之間穩(wěn)定的比例關(guān)系，提高作業(yè)生產(chǎn)率，減少了機械配置，降低了施工成本。
（1）施工前的準備工作
施工前，應(yīng)徹底清除原路面的泥土、雜物，且基面應(yīng)粗糙、干凈、干燥。同時需用的設(shè)備進入待命狀態(tài)，包括同步碎石封層車、膠輪壓路機等。
（2）橡膠瀝青灑布與碎石的撒鋪
橡膠瀝青灑布量為2～2.4kg/m2，灑布宜均勻，噴灑最大偏差量不應(yīng)超過規(guī)定的±0.20kg／m2。碎石采用9～13mm粒徑，撒鋪量為10～18kg/m2，具體根據(jù)試鋪情況確定，以滿鋪、不散失為度，對于局部碎石撒鋪量不足的地方，應(yīng)人工補足。碎石最好采用油石比0.30～0.40％的普通瀝青預(yù)裹，并沒有粉塵。
起步和終止位置應(yīng)鋪工程紙，以準確進行橫向銜接，灑布車經(jīng)過后應(yīng)及時取走工程紙。
縱向銜接應(yīng)與已灑布部分重疊10cm左右。
撒鋪碎石前禁止任何車輛、行人通過橡膠瀝青層。
（3）碾壓
應(yīng)采用膠輪壓路機進行壓實。碎石撒鋪后應(yīng)立即進行碾壓作業(yè)，應(yīng)采用膠輪壓路機緊跟同步碎石封層車后面同時進行碾壓，碾壓遍數(shù)為3遍，從灑布橡膠瀝青到碾壓完成應(yīng)在下表規(guī)定時間內(nèi)完成。
碾壓時間表
|
下承層溫度 |
完成碾壓時間 |
|
40°C 以上 |
20 分鐘 |
|
18°C 至40°C之間 |
10 分鐘 |
（4）清掃
在封層完成后應(yīng)對橡膠瀝青應(yīng)力吸收層進行清掃，以清除多余的和沒有粘結(jié)的松散碎石，減少飛石的可能性，防止行車時碎石飛起對行人和行車造成危害。
（5）開放交通要求
橡膠瀝青應(yīng)力吸收層的施工應(yīng)與上面層瀝青混凝土緊湊進行，中間不開放交通，若期間必須開放交通，須待碾壓施工完成3小時后方可開放交通，但車速不宜超過25km/h。
上一條: 橡膠瀝青砼設(shè)計要求
